主要特性與技術指標

邏輯分析儀配置

• 帶有觸摸屏的15英寸（38.1 cm）彩色顯示器

• 102通道便攜式邏輯分析儀，具有高達32 M采集存儲器深度，相當于帶有內置碼型發生器的型號 16823A

• 綜合的單端信號支持，閾值調整范圍從-5 V至5 V（以10 mV為增量）

定時分析（異步采樣）

• 4 GHz（250 ps）定時縮放，64 K存儲器深度

• 使用深存儲器的1.0 GHz / 500 MHz（半通道/全通道）傳統定時

• 500 MHz轉換定時

狀態分析（同步采樣）

• 狀態時鐘速率高達450 MHz

• 數據速率：高達500 Mb/s

• 自動設置閾值/樣本位置，實現在高速總線上的精確測量

• 同時監測所有通道上的眼圖，快速發現故障信號

配置時的注意事項

• 可選擇的存儲器深度：1 M、4 M、16 M、32 M

• 與40針邏輯分析儀探頭兼容。 探頭需單獨訂購。 是德對探頭的建議

描述

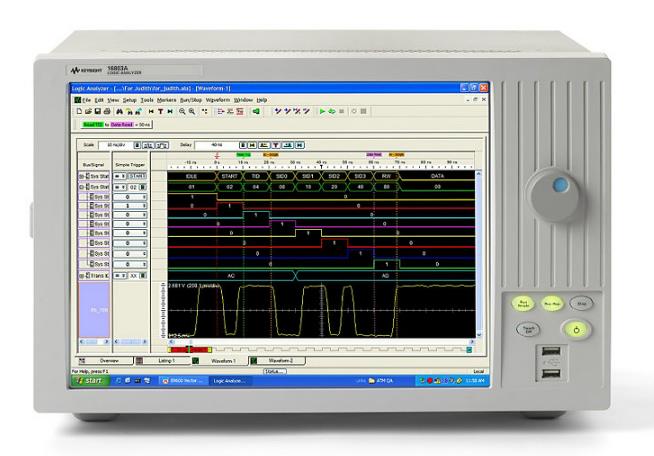

16800系列便攜式邏輯分析儀提供邏輯分析、碼型生成、應用軟件和創新探測等功能的強大組合，并且售價也在您的預算之內。

邏輯分析儀配置

• 15-inch（38.1 cm）彩色顯示器，可配備觸摸屏

• 102通道便攜式邏輯分析儀，具有高達32 M采集存儲器深度，相當于帶有內置碼型發生器的型號 16823A

• 全面支持單端信號，閾值調整范圍為-5V至5V（以10mV為增量）

定時分析（異步采樣）

• 4 GHz（250 ps）定時縮放，64 K存儲器深度

• 使用深存儲器可進行1 GHz / 500 MHz（半通道/全通道）傳統定時

• 500 MHz轉換定時

狀態分析（同步采樣）

• 狀態時鐘速率高達450 MHz

• 數據速率高達500 Mb/s

• 自動設置閾值/樣本位置，實現在高速總線上的精確測量

• 同時監測所有通道上的眼圖，快速發現故障信號

配置時的注意事項

• 可選擇存儲器深度：1 M、4 M、16 M、32 M

• 與40針邏輯分析儀探頭兼容。探頭需單獨訂購。

download: 16800系列便攜式邏輯分析儀
