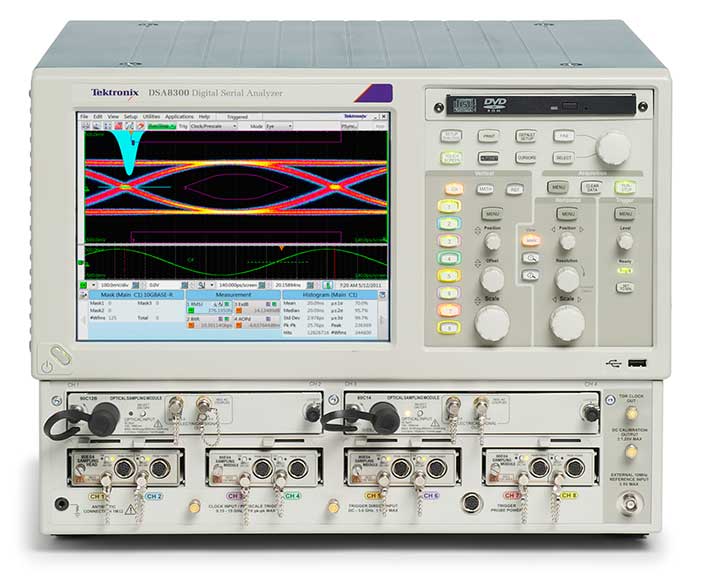

DSA8300 數字采樣示波器

DSA8300 系列提供了小于 100 fs 的本底抖動，可以實現異常準確的器件檢定，全面支持 光通信 標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155Mb/s - 400G PAM4 的數據通信提供了完整的高速物理層測試平臺。

DSA8300 是一款先進的等效時間采樣示波器，為通信信號分析、串行數據網絡分析以及串行數據鏈路分析應用提供最高的保真測量和分析功能。

主要性能指標

• 低時基抖動:

• 最大 8 條同時采集的通道上典型值為 425 fs

• 82A04B 相位基準模塊中，最多 6 條通道上 <100 fs

• 最佳的垂直分辨率 – 16 位模數轉換器

• 電接口分辨率：<20 μV LSB（適用于 1 v 全量程）

• 光接口分辨率從 80C07B（1 mW 全量程）的 <20 nW 到 80C10C（30 mW 全量程）的 <0.6 μW

• 光接口帶寬 >80 GHz

• 電接口帶寬 >70 GHz

• 為 NRZ、RZ 和脈沖信號類型提供了超過 120 種自動測量功能

• 80 多種行業標準模板，自動進行模板測試

• 復雜抖動/噪聲/BER/SER 分析 (80SJNB)，支持復雜測量 TDECQ 1, SNDR 2 (應用)

1PAM4 發射機和色散眼圖閉合象限。

2S信噪失真比。

主要特點

各種光接口模塊、電接口模塊和附件模塊可以滿足您的特定測試要求。

• 光接口模塊

• 支持從 155 Mb/s 到 10 Gb/s、40 Gb/s、100 Gb/s 和 50G/100G/200G/400G PAM4 光數據速率的光模塊

• 光基準接收機(ORR) 1 滿足了標準規定的一致性測試中指定的要求

• 光接口采樣模塊提供了高光學靈敏度、低噪聲及寬動態范圍，可以準確地測試和檢定短程到遠程光接口通信標準

• 經過全面校準的時鐘恢復解決方案 – 不需要手動校準數據撿拾損耗

• 已校準消光比測量和變量校正 ER 測量可確保精度和重復能力

• 電接口模塊

• 超低噪聲電采樣器（20GHz 時 280 μV，60GHz 時 450 μV，典型值）

• 可以選擇帶寬2，用戶可以平衡帶寬和噪聲，實現最優的數據采集性能

• 遠程采樣器或緊湊的采樣擴展器模塊電纜最大限度地減少信號劣化，因為采樣器可以放在被測器件附近

• 高性能集成 TDR（10 ps 典型步進上升時間）支持杰出的阻抗不連續性檢定，對帶寬高達 50GHz 的 S 參數測量提供了高動態范圍

• 分析

• 對速率在 <1 GBd 到 60 GBd 之間的高速 PAM4 和 PAM2 NRZ 串行數據執行抖動、噪聲和 BER 分析，了解眼圖閉合的確切原因

• 分析 PAM4 信號，全面分析每一個 PAM 眼圖的抖動、噪聲和 BER，并支持一套全局測量，評估 PAM4 信號整體屬性

• 100G-SR4/發射機和色散眼圖閉合 (TDEC) 自動化提供對 SR4 短程以太網至關重要的 TX 光屬性的全套測試和調試

• 80STDEC 簡化了高性能發射機和色散眼圖閉合 (TDEC) 測量，使其非常適合生產和一致性驗證應用

• 自動模板測試，支持 80 多種行業標準模板。新模板可以導入 DSA8300，支持各種新興標準。用戶可以定義自己的模板，自動進行模板測試

• 抖動、噪聲、BER、模板測試和串行數據鏈路分析 (SDLA) 通過 80SJNB Essentials 和 Advanced 應用軟件選項提供

• 高級 TDR 分析、S 參數測量、仿真模型提取和串行鏈路仿真功能通過 IConnect? 應用軟件選項提供

• 400G-M4 光制造分析軟件提供了光發射機和色散眼圖閉合象限(TDECQ)分析功能

• 高測試吞吐量

• 每條通道高達 200 kS/s 的高采樣率

• 高效編程接口（IEEE-488、以太網或本地處理器接入）實現高測試吞吐量

1光基準接收機(ORR)是一種四階 Bessel-Thompson 濾波器，擁有標準規定的頻響和容限。泰克優化了響應，實現最佳標稱擬合和最高質量的模板測試結果。

2參閱 80E00 電采樣模塊產品技術資料，獲得每種模塊的詳細介紹。

應用

• 設計/檢驗電信和數據通信器件和系統

• ITU/ANSI/IEEE/SONET/SDH 制造/一致性測試

• 高性能真正差分 TDR 測量

• 串行數據應用阻抗檢定和網絡分析，包括 S 參數

• 高級抖動、噪聲、BER和SDLA分析

• 使用IConnect基于通道和眼圖仿真和測量建模

杰出的性能，優異的通用性

DSA8300 數字串行分析儀為開發和測試采用幾千兆位數據傳輸技術的通信、計算機和消費電子提供了用途最廣泛的工具。它可以用來對這些產品中使用的器件、模塊和系統的光接口和電接口發射機進行檢定及一致性驗證。

此外，DSA8300 特別適合電接口信號路徑檢定，包括封裝、PCB 或電纜。由于杰出的帶寬、信號保真度及可擴展性最強的模塊化架構，DSA8300 為當前和新興串行數據技術提供了最高性能的 TDR 和互連分析能力、最準確的信號損傷分析能力以及 BER 計算功能。
